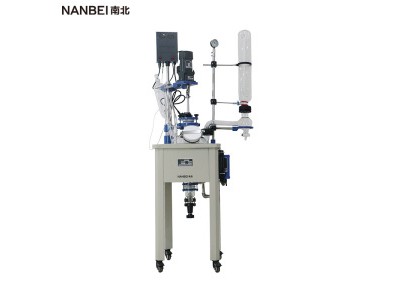

单层玻璃反应釜具有电动恒速搅拌系统、冷凝、滴加系统、加热浴锅。在搅拌物料的同时，浴锅对釜内物料进行加热，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），可回流到釜内，也可通过回流弯头下部阀门进行回收。反应完毕，物料可从釜底的侧出料口放出。
本系列产品使用需配套真空装置、冷却循环装置等组成系统装置。
基本配置：
与物料接触部分采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙稀材料，性能稳定不易与物料起化学反应。 主体支架采用冷板防腐喷塑+铝合金材质，锅胆采用不锈钢材质。
玻璃+四氟放料阀门，无积液侧放料。
低速增力电机，电子无极调速，通过旋扭微调，双显调速盒可数字显示转速和釜内物料温度。
恒温浴锅温度数显，带锁按扭开关控制，锅底K型传感器+不锈钢探棒。
搅拌系统采用陶瓷轴承、机械密封，防止搅拌杆磨损掉屑。
采用PT100温度传感器，304不锈钢材质，外套透明聚四氟乙烯管，双重防腐。
真空压力表显示实时真空，指针显示。
月牙式搅拌桨，304不锈钢+聚四氟乙烯搅拌叶；搅拌杆材质为304不锈钢，外包聚四氟乙烯管。
锅胆底部设有放水阀门，方便放液。
机器底部设有带刹车的万向轮，可整体移动，操作方便。
搅拌、加热双熔断器安全保护。
|
型号 |
F-10L |
F-20L |
F-50L |
|||
|
釜体容量 |
10L球形 |
20L球形 |
50L球形 |
|||
|
电压频率 |
220V/50HZ |
搅拌220050Hz 加热锅380W50Hz |
||||
|
搅拌电机功率 |
90W1/3 |
120W1/3 |
||||
|
加热功率 |
3KW |
5KW |
8KW |
|||
|
搅拌转速 |
0-450rpm/min |
|||||
|
釜体温度范围 |
-80℃- +250X |
|||||
|
浴锅控温范围 |
室温-180℃ |
|||||
|
测温精度 |
±1°c |
|||||
|
真空度 |
0.098 M pa |
|||||
|
釜体Φ 280mm 七口 |
搅拌口 |
Φ80mm法兰口 |
釜体Φ 355mm 七口 |
Φ80mm法兰口 |
釜体Φ470mm 七口 |
Φ80mm法兰口 |
|
冷凝回流口 |
50#球磨口 |
50#球磨口 |
50#球磨口 |
|||
|
恒压漏斗口 |
34# 标口 |
34#标口 |
34#标口 |
|||
|
减压口 |
34#标口 |
34#示口 |
34#标口 |
|||
|
测温口 |
Φ45法兰口 |
Φ45法兰口 |
Φ45法兰口 |
|||
|
固体加料口 |
Φ125mm法兰口配 套四氟盖 |
Φ125mm法兰口配套 四氟盖 |
Φ125mm法兰口配套四氟 盖 |
|||
|
下放料口 |
Φ80mm法兰口 |
Φ80mm法兰口 |
Φ80mm法兰口 |
|||
|
搅拌桨 |
Φ17X600H(mm) 叶展150mm |
Φ17X650H(mm)叶展 190mm |
Φ17X900H(mm)叶展 190mm |
|||
|
冷凝器尺寸 |
Φ100*600H(mm)x下Φ60法兰口 |
Φ100*700H(mm)下Φ60法兰口 |
||||
|
冷凝面积 |
0.4rn3 |
|||||
|
回流弯头 |
上Φ60法兰口左50#球磨塞 |
|||||
|
恒压漏斗容量 |
1L上29#标口配玻璃塞下34#标塞 |
2L上29#标口配玻璃塞下34#标塞 |
||||
|
减压阀 |
34#标塞阀 放气咀（宝塔接头）外径12mm |
|||||
|
放料阀 |
Φ80法兰口Φ33mm放料孔 斜出料口（宝塔接头）Φ34mm离地350mm |
|||||
|
真空抽气咀 |
宝塔接头外径12 mm |
|||||
|
冷凝盘管进出循环咀 |
宝塔接头外径15mm |
|||||
|
锅胆尺寸 |
Φ350x220H(mm) |
Φ450x260H(mm) |
Φ550x320H(mm) |
|||
|
整机占空间尺寸 |
710x440x 1900 rn rn宽深局 |
810 x 540 x 1960 m m 宽深 高 |
910 X 640 x 2130 m m 宽深 高 |
|||
|
机器净重 |
42 KG |
48 KG |
58 KG |
|||
|
包装尺寸 |
1170x590X 840mm木箱 |
1200x740X920mm 木箱 0.82m3 |
1370x790X980mm 木箱 1.06m3 |
|||
|
包装重量 |
81 KG |
93K |
104 KG |
|||
