达泰 锅炉液位信号无线监测装置

锅炉液位信号无线远传监测报警系统（福耀集团通辽有限公司项目简报）

★ 特别声明：文章及方案图片皆为达泰电子原创，如发现雷同文章，欢迎举报。

■ 客户需求及无线改造方案

用户欲将厂区内检测锅炉液位的流量计信号采集至约600米远的值班室内，锅炉的液位值实时在数显表上显示，并能够在指定液位值触发报警灯报警。由于厂区面积较大，厂房较多，若采用有线方式施工成本高，周期长，故考虑采用无线的方式完成两个分散区域模拟量数据的无线传输。

西安达泰电子PLC无线通讯专家团队给出了如下的解决方案

根据现场情况，PLC无线通讯专家决定在锅炉流量计旁安装一块DTD110FC——达泰无线模拟量传输器作为发射端采集锅炉液位信号；在值班室内安装一台DTD110FCY——达泰无线模拟量传输装置（配有数显表及报警灯）作为接收端，可在数显表上实时显示锅炉液位情况，并在指定液位值报警（该液位值由用户设定）。本方案自2015年起已使用至今，在工业环境下无线传输设备运行稳定可靠。

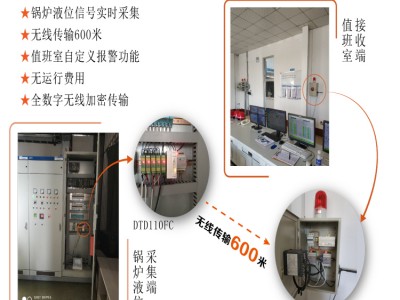

无线通讯方案示意图 ▼

■ 项目背景
福耀集团通辽有限公司位于中国东北部，地处中国硅砂产地内蒙古通辽市，是福耀集团的浮法玻璃生产基地，公司于1982年建成投产，是中国第二个浮法玻璃生产厂家。公司地理位置优越，有丰富的玻璃生产原料、燃料和便利的交通运输。
公司有两条浮法玻璃生产线，生产能力900吨/日，板面宽度3300mm，4300mm，可以生产4-15mm的浮法玻璃。产品质量符合GB11614-1999标准，并通过ISO9001：2000国际标准认证，产品可应用于建筑、汽车、制镜等。公司不断开拓市场，产品销往韩国、俄罗斯、香港、中东、北美、南美等国家和地区。

■ 无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理，确保数据的安全和可靠性。生产的产品通过ISO9001质量产品体系认证

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 完备的售后服务：具有20年工业现场调试经验的无线通讯专家团队，为产品提供可靠的技术支持与售后服务。

■ 产品介绍

   ◆达泰1系双向无线模拟量信号传输装置-DTD110FCY
达泰1系无线模拟量传输装置-DTD110FCY，可直接替代有线模拟量信号传输方式，实现4-20mA或0-5V电压信号的点对点无线传输功能。无线装置无需编程，运用全数字无线加密传输方式保证数据安全可靠，传输距离在3-10公里，后期无运行费用，配置防雨机箱，防护等级IP55。无线通讯装置发射端能够提供1-4路模拟信号输入（信道数可以定制），可以直接连接变送器，传感器，PLC等设备；接收端能够提供1-4路模拟信号输出（信道数可以定制），可以直接连接数显表，DCS，PLC等设备，发射端与接收端成套使用。在使用时，外接220V电源并接入对应信号线即可实现模拟量信号的无线通讯。

■ 成功案例

● 安徽马钢罗河矿业有限责任公司，现场（1AI/2DI）和PLC之间无线传输，100米

● 四川龙蟒钛业股份有限公司，30多台分布仪表4-20mA信号传输到不同DSC系统上，2公里

● 山西华瑞煤业有限公司，现场模拟量和PLC之间无线传输，300米

● 澳山西朔州煤矸石电厂，传感器和PLC模拟量无线传输，100米

● 平庄煤业(集团)有限责任公司，矿区各区域水池液位以及PLC和组态软件无线通讯，5Km

● 宁波金田铜业，给料车和地面PLC无线通讯，500米【点击进入方案】

● 国电南瑞科技股份有限公司，现场(8DI)到控制室8DO，6KM

● 国电电力大同第二发电厂，分布流量计信号无线采集，2KM【点击进入方案】

● 四川江油发电厂，输煤卸料车无线控制系统，300m【点击进入方案】

● 华润电力贺州分公司，电力仪表到DCS系统，2公里，2016

● 宝钢集团余能电厂，分布机组转炉煤气流量监测，1公里

● 江阴苏龙热电有限公司，装船机/卸船机与程控室无线传输，5km【点击进入方案】

● 衡水老白干酒业公司，两点水温信号无线传输到车间控制室，1公里

● 湖北艾尔啤酒有限公司 ，液位和数显表模拟量无线传输

● 大唐株洲热电厂，仪表信号无线通讯，1公里

■ 相关案例

【点击下载】西安达泰电子简介及部分行业合作用户V2.0.pdf

【点击下载】西安达泰电子产品选型手册V2.0.pdf

【点击进入】景田食品饮料厂百岁山生产基地无线水位控制系统应用

【点击进入】湖南正大猪产房温湿度无线远程监控系统

【点击进入】元力活性炭中控室触摸屏无线监控热风炉炉温及压力数据

【点击进入】鞍山钢厂智能化无线改造方案

【点击进入】中俄天然气战略管线施工设备数据无线采集
