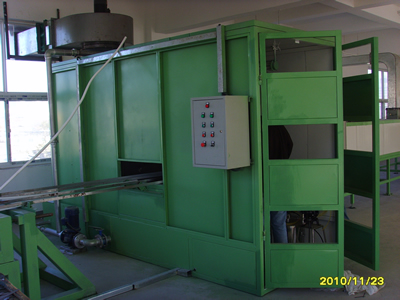

水帘喷漆房由室体、水槽、不锈钢水帘板、水循环系统、抽风过滤系统等组成。
1.室体：水帘喷漆房的室体是用来把过喷的漆雾限制在其范围内，再由通风装置使漆雾沿一定的流动方向流至过滤装置进行处理。 室体一般由动压室、静压室和喷漆房体等组成。 从供风系统送来的风进入动压室，使气流和气压分布均匀，再经动压室下部的袋式过滤器进入静压室。使静压室的气流分布更均匀。在静压室与喷漆房体之间有整体的支承框架，在它上面铺上无纺布过 滤层。风经过这一过滤层流向喷漆间内更均匀。喷漆房体一侧采用钢化玻璃窗和壁板封闭，室体外侧安装日光灯照明灯箱，灯光通过密封的玻璃窗照射操作区域，操作区域外侧设置带自动关闭器的门。 另一侧采用壁板封闭，壁板上设检修门。
2.水槽：水槽比较容易理解，就是实现水循环的通路。
3.不锈钢水帘板：水帘板是一个比较重要的部件，因为流经水槽的水只有经过水帘板才能形成水帘，水帘板直接决定着形成的水帘的好坏，一般衡量水帘好坏的标准是，要看其是否有干区，是否有水花 飞溅，没有的话才是高质量的水帘，因为干区和飞溅会影响到喷漆的质量。 由于水帘板长期接触水，所以我们一般都选择不锈钢材质，不锈钢标号一般是304的，当然，如果油漆有腐蚀性的话，要根据具体的腐蚀程度来选择不锈钢的标号。在这里我们提醒大家一句，不锈钢的标 号并不容易区分，如果一味的贪图小便宜，那么很可能买到不符合要求的标号的不锈钢水帘板，那么一来水帘板的使用寿命将大大缩短，所以，在这个部件的选购上不能图便宜。
4.水循环系统：水循环系统是通过漆雾与水的充分接触，使空气中的油漆融入水中，然后通过过滤方式将水中的油漆回收，净化后的水重新循环使用的一种系统。在水循环系统中将油漆和水分离，一般 是通过在循环水池中添加化学药剂实现，不过对于添加药剂的时间要严格控制，这个时间一般是一定的，一般是水滞留在浮渣区5.5至7分钟左右。这是因为油漆在池中的含量、槽体截面流速都对化学药 剂的效果有着很大影响。
5.抽风过滤系统：包括送风系统和排风系统，排风系统需要对排出的空气进行进一步的过滤，对于进风系统来说，要求进入新鲜的空气，这样才能保证工人的正常工作的需求，不过对于无需人工操作的自动喷漆房来说，空气是可以利用排风口排出的空气，也就是说，空气也是 可以循环使用的。除了以上内容外，抽风过滤系统还应该注意空气的流速，这也是影响喷漆质量的关键性因素之一。
水帘喷漆房工作原理：工件通过悬挂输送机送入喷漆房，或用工作台转台放置工件。操作者用手持式静电喷漆枪或固定式旋杯喷漆枪对工件进行喷涂作业使用静电喷枪，飞散的过喷漆雾随气流吸引至水幕净化，再经喷淋净化后，经气水分离装置，将净化后的气体排出室外。由水幕捕捉到的漆雾随水流泻入盛水池，经水泵抽吸过滤，油漆残渣浮于水面，然后将油漆凝聚剂加入水池内 ，油漆残渣即行凝聚成疏松团块，然后用盛器舀出集中处理，保持水质清洁，将过滤完的水重新循环使用，从而完成漆雾净化目的。
水帘喷漆房应用行业范围：机械、汽车配件、金属制品、装饰件、家电、家具等行业的工件喷涂。
