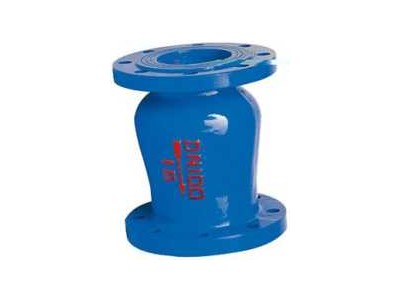

点击图片查看原图
该阀主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏.主要技术参数
型号
DRVZ/T-10
DRVZ/T-16
DRVZ/T-25Q
公称压力
公称通径
DN50~DN300(mm)
最高工作压力
密封试验压力
壳体试验压务
折叠编辑本段主要零部件
零件名称
材料
阀体、导流体
灰铸铁、球墨铸铁、铸钢
阀座、轴瓦、阀瓣、轴
青铜或铬不锈钢
弹簧
不锈钢
折叠编辑本段主要连接尺寸
结构图
结构图
公称通径(mm) L(mm)
50 120
65 150
80 180
100 240
125 300
150 350
200 450
250 500
300 550
350 575
400 600
450 650
