详细说明

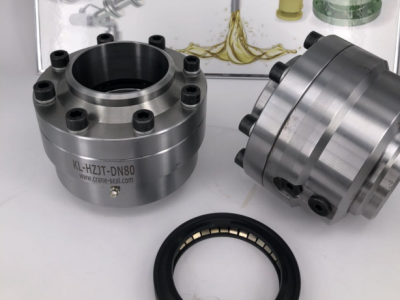

鹤管旋转接头采用精密数控机床加工，承载力大，转动灵活，对液态和气态介质具有理想的密封效果，能够安全、可靠地用于常温、低温、高温、腐蚀性介质，主密封、二级密封及防尘密封有效实现零泄 漏。旋转接头设计为多种结构形式，包括从钢制简单结构到内部加热，衬PTFE结构，单滚道、双滚道及三滚道。旋转接头为可拆卸式，当更换密封圈时无需拆卸整台臂，而可实现轻松更换。两侧都是法兰的旋转接头结构使维修、更换时更轻松、更快捷。
鹤管旋转接头主密封圈由石墨填充的聚四氟乙烯及内衬经特殊处理的不锈钢张力弹簧卡组成。密封圈采用聚四氟乙烯材料，耐磨性好、密封效果好、抗老化性强等特点，内衬弹簧卡以增大密封圈的弹性，当密封面长期运转磨耗后，弹簧卡在一定程度范围内实现补偿。
二级密封
与主密封结构类似，开口方向为轴向，具有良好的补偿性能。
防尘密封
防尘密封与二级密封相似，防止潮气和灰尘进入滚道。
鹤管旋转接头 基本参数
公称口径：DN25、DN50、DN80、DN100、DN125、DN150、DN200
鹤管旋转接头也可用于钢性管道之间流体介质的活动连接起到往复或低速旋转运动，具有较高的耐磨性，旋转灵活，支撑能力强，
转速：10-300RPM
压力：6.0MPa
温度：256℃
工作温度：-196～256℃
工作压力：-0.08～6.0MPa
适用介质：油品、化工品、酸、碱、强腐蚀性气体、液化气、液态沥青、水蒸气等。 可根据介质定制旋转接头内衬四氟
